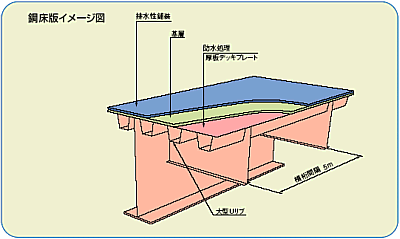

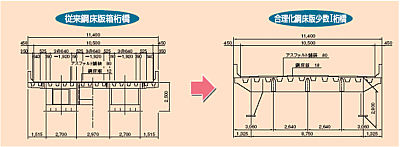

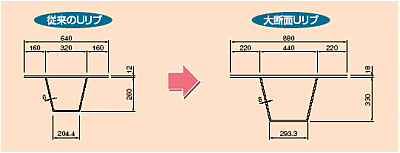

HOME > 技術情報 > 技術資料 新しい鋼橋の誕生II　改訂版 [ もどる ] 技術カタログ「新しい鋼橋の誕生II　改訂版」を抜粋した要約版を示します。詳細は掲載しております「ＰＤＦファイル」をご参照下さい。 新しい主桁形式 少数I桁橋 開断面箱桁橋 細幅箱桁橋 合理化鋼床版少数Ｉ桁橋 複合ラーメン橋 合理化トラス橋 複合構造 新しい鋼橋の床版 鋼・コンクリート合成床版 ＰＣ床版 合理化鋼床版 カタログPDF (約2.7MB,44頁) 合理化鋼床版少数I桁橋 合理化鋼床版少数I 桁橋とは合理化鋼床版と少数I桁を組み合わせた構造で、鋼床版のデッキプレート厚を上げ、かつ大断面Uリブを使うことにより工場製作の省力化を図ったものをいいます。従来の鋼床版に比べて、鋼重はやや減少し、工費の縮減のほか耐久性が向上するなどのメリットが期待できます。 ■合理化鋼床版少数I 桁橋の特長 ◆製作・架設費の低減と工期短縮 ■ 鋼床版の合理化 ● 大断面Uリブの使用により、リブ本数・溶接線数が減少します。 ● デッキプレートの増厚により耐久性が向上します。 ■ 2主I桁との組合せ ● 厚板下フランジの採用と現場溶接技術の向上により、2主桁化が可能です。 ● デッキプレートの増厚と大断面Uリブの採用により床組構造の簡素化ができます。 ■ 現場床版工が不要 ● 現場でのコンクリート打設が不要で、工期を大幅に短縮できます。 ◆下部工への荷重負担の軽減 ● 上部工の重量が低減でき、下部工への負担が減り、特に耐震性に優れます。 ◆耐風安定性 ● 耐風性は、少数I桁橋と変わりません。 ※当サイトで使用している画像や文章には全て著作権がございます。
