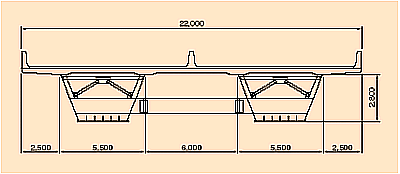

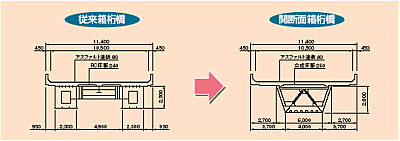

HOME > 技術情報 > 技術資料 新しい鋼橋の誕生II　改訂版 [ もどる ] 技術カタログ「新しい鋼橋の誕生II　改訂版」を抜粋した要約版を示します。詳細は掲載しております「ＰＤＦファイル」をご参照下さい。 新しい主桁形式 少数I桁橋 開断面箱桁橋 細幅箱桁橋 合理化鋼床版少数Ｉ桁橋 複合ラーメン橋 合理化トラス橋 複合構造 新しい鋼橋の床版 鋼・コンクリート合成床版 ＰＣ床版 合理化鋼床版 カタログPDF (約2.7MB,44頁) 開断面箱桁橋 　開断面箱桁橋とは、上フランジ部材をI 桁と同様な構成とし、床版と合成させ、閉断面を形成する箱桁橋です。 　床版は合成床版を使用することにより腹板間隔を広げ、縦桁・横桁などの床組構造を大幅に省略できます。 　近年、採用実績がふえており、広幅員橋に開断面2主箱桁橋を採用するなどバリエーションも多くなっています。 ■開断面箱桁橋の特長 雄物川橋 福岡高速5号線 ◆製作・架設費の低減と工期短縮 ■ 主桁構造の合理化 ● 主桁は床版との合成断面として鋼断面を小さくでき経済的です。 ● 主桁断面形状は、矩形または逆台形のどちらも採用できます。 ■ 合成床版の採用 ● 合成床版を採用することにより、床版支間を拡大することができます。 ● 縦桁、横桁、ブラケットなどの床組や横構を省略できます。 ● 型枠および床版施工用足場を省略することができ、現場作業を大幅に省力化でき、安全性も向上します。 ● 底鋼板が補強材として機能しますので、架設時（送り出し架設時の全体座屈防止など）の安全性が向上します。 ■ ダイヤフラムの合理化 ● 充腹構造をトラス構造とし、形鋼を使用します。 ◆耐風安定性 ● 従来の箱桁橋と変わりません。 ■ パネル工法の採用 ● ウェブ・フランジパネルを工場で製作し、現場にて箱断面に組み立てるパネル工法も採用されています。 ■ 開断面2主箱桁橋の採用 ● 広い幅員の橋梁に対して、開断面の2主箱桁橋を採用することが出来ます。 開断面2主箱桁橋 ◆維持管理費の低減 ● 部材数の減少にともない塗装面積が減り、維持管理費の低減が図れます。 ● 合成床版の採用により床版の耐久性が飛躍的に向上し、維持管理費の低減が図れます。 ※当サイトで使用している画像や文章には全て著作権がございます。
