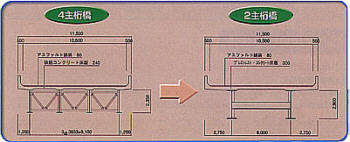

HOME > 技術情報 > 新技術・新工法 鋼橋の製作 [ もどる ] 技術講習会「鋼橋の製作」の講習会資料を抜粋した要約を示します。詳細は掲載しております「ＰＤＦファイル」または「パワーポイントファイル」をご参照下さい。 技術講習会資料ダウンロード PDF(約7MB、127頁) ＰＤＦ形式のファイルをご覧いただくためには、Adobe Acrobat Reader 4.0以上が必要です。正しく表示させる為には最新版のAcrobatReaderをお薦めします。 PowerPoint (約9.4MB、127頁) パワーポイント形式のファイルをご覧いただくためには、Microsoft Power Point 2002以上が必要です。ご覧いただく際にパスワードを聞いてきますので、「読み取り専用」として開いてご利用下さい。 データの保管はできますが、内容の変更はできないようにパスワードを設けております。Microsoft Power Point2000以下ではファイルの保存はできますが、保存したファイルの起動ができないため、パワーポイントとしてのご利用ができません。ご了承下さい。 各橋梁形式の概要と特徴 プレートガーダ橋　I桁橋 設計、製作が容易 鋼重も小さく経済的 プレートガーダ橋　箱桁橋 曲げ剛性、ねじり剛性が大きく、長径間、曲線橋に適している 少数主桁I桁橋 主桁、横桁本数の削減と構造の省略化 製作工程の概略 原寸 設計図面をもとに、製作情報を作ります。原寸には床書原寸法とNC原寸法がありますが、現在はNC原寸法が主流です。 NCけがき 切断 切断の種類には、ガス切断、プラズマ切断、レーザー切断、機械切断があります。 NCガス切断 孔あけ 孔あけの種類には、大型部材用としてNCガーダーラジアルボール盤 、小物用としてNCラジアルボール盤、大径用としてラジアルボール盤・ガーダーラジアルボール盤、携帯が可能な簡易・携帯式孔あけ装置があります。 NCガーダーラジアルボール盤 板継ぎ溶接 板厚や材質の異なる鋼材を溶接でつなぎ合わせ、必要な寸法形状の材片にする作業です。 組立・溶接 鋼橋の組立・溶接方法はI桁と箱桁のように、形式によって異なります。 非破壊検査 組み上がった部材の溶接部の非破壊検査として、磁紛探傷試験、浸透探傷試験、超音波探傷試験、放射線透過試験があります。 磁紛探傷試験 組立精度の確認方法 組立精度の確認方法として、コンピュータでシミュレーション仮組立を行なう方法と、実際に部材を組み立てて行なう実仮組立検査、仮組立検査を省略して部材検査を行なう方法があります。 シミュレーションによる仮組立配置画面 実仮組立 防錆・防食 防錆・防食の方法として、塗装、耐候性鋼材の使用、溶融亜鉛めっき、金属溶射の方法があります。 塗装作業 ※当サイトで使用している画像や文章には全て著作権がございます。
