技術講習会「鋼橋へのアプローチ」の講習会資料を抜粋した要約を示します。詳細は掲載しております「PDFファイル」または「パワーポイントファイル」をご参照下さい。
技術講習会資料ダウンロード
PDFpart1(約1.3MB、13頁) 橋の歴史、発展、橋の分類と形式 P.1〜P13
PDFpart2(約2MB、7頁) 床版の種類、橋の構成 P.14〜P.20
PDFpart3(約1.3MB、20頁) 鋼橋のできるまで P.21〜P.40
PDFpart4(約0.8MB、15頁) 鋼橋の特徴 P.41〜P.55
PDF形式のファイルをご覧いただくためには、Adobe Acrobat Reader 4.0以上が必要です。正しく表示させる為には最新版のAcrobatReaderをお薦めします。
PowerPoint
(約9.5MB、55頁)
パワーポイント形式のファイルをご覧いただくためには、Microsoft Power Point 2002以上が必要です。ご覧いただく際にパスワードを聞いてきますので、「読み取り専用」として開いてご利用下さい。
Microsoft Power Point2000以下ではファイルの保存はできますが、保存したファイルの起動ができないため、パワーポイントとしてのご利用ができません。ご了承下さい。

橋の歴史、発展
かずら橋

自生かずらを使用
明石海峡大橋

世界一の長大吊橋

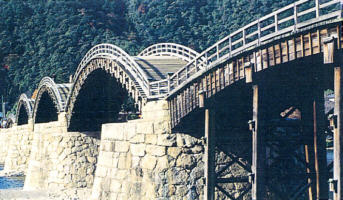

錦帯橋

石造り橋脚4基を持つ木造アーチ

橋の分類と形式
プレートガーダー橋 ラーメン橋
トラス橋 斜張橋
アーチ系橋 吊橋

鋼橋のできるまで
鋼橋の設計は、予備調査を経た基本計画の後、大きく分けて予備(基本)設計・実施(詳細)設計の手順で行なわれます。実施設計が終わると、図面をもとに実際に工場で製作されます


NC罫書
切断
板継溶接
仮組検査
架設

鋼橋の特徴
鋼橋の優れた特徴として、高い耐荷能力、構造の自由度、維持補修の容易性、短期施工への対応、景観との調和などがあげられます。

高い耐荷性能
(1883年完成のブルックリン橋)
景観との調和

これからの鋼橋
これからの鋼橋の形式として、合理化を目的とした少数主桁橋梁、複合斜張橋などがあり、免震化、環境との適合なども求められます。

従来の標準的主桁構造
少数主桁構造(3主桁)
