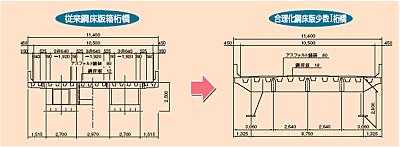

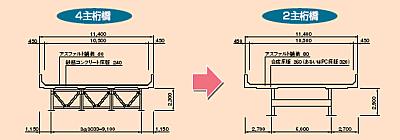

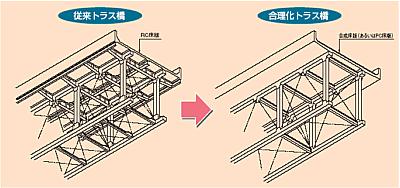

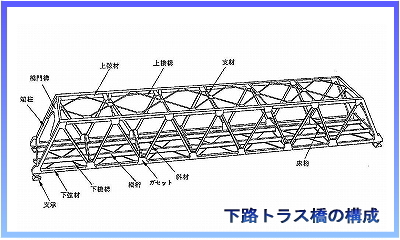

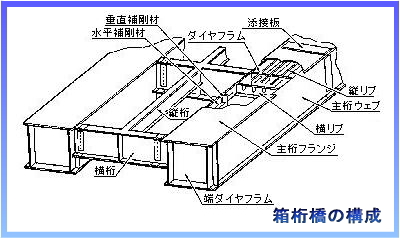

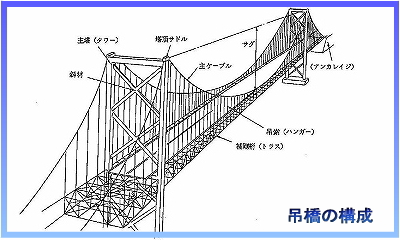

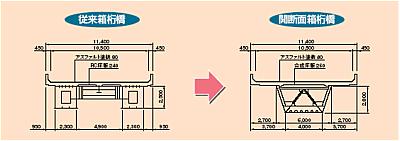

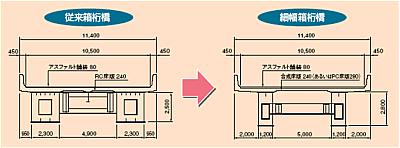

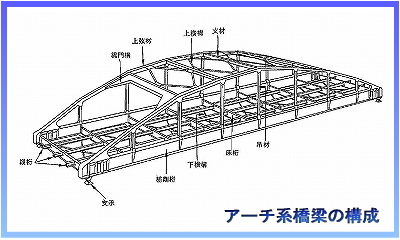

HOME > 技術情報 > 鋼橋の製作 各橋梁形式の概要と特徴 少数主桁Ｉ桁橋 ・合成床版、ＰＣ床版を採用し、床版支間を拡大 ・床版で横荷重に抵抗させ、横構を省略 ・主桁、横桁本数の削減と構造の簡略化 開断面箱桁橋 ・主桁断面を床版との合成効果で小さくすることが可能 ・合成床版、ＰＣ床版の採用により、床版支間を拡大し、床組を省略 ・ダイヤフラムをトラス構造とし型鋼の使用が可能 細幅箱桁橋 ・箱断面の細幅化により縦リブ本数の低減と横リブを省略 ・合成床版、ＰＣ床版の採用により床版支間を拡大し、床組構造を省略 合理化トラス橋 ・合成床版、ＰＣ床版を採用し、床版支間を拡大 ・床版で横荷重に抵抗させ、上横構を省略 ・板継ぎ溶接の削減や型鋼の使用により主構部材を省力化 合理化鋼床版橋 ・大断面Ｕリブの使用によりリブ本数を低減 ・デッキプレートの増厚により耐久性が向上 ・大断面Ｕリブの採用とデッキプレートの増厚により横リブの省略が可能 ・上部工の重量が軽減でき耐震性に優れている プレートガーダ橋　−Ｉ桁橋− ・設計、製作が容易 ・鋼重も小さく経済的 プレートガーダ橋　−箱桁橋− 曲げ剛性、ねじり剛性が大きく、長径間橋、曲線橋に適している トラス橋 ・軸引張材、軸圧縮材の組合せで荷重に抵抗 ・少ない鋼材で長支間の橋を建設できる アーチ系橋 ・アーチ橋： 　　アーチ部材を曲げ、せん断、軸力で設計 ・ランガー桁橋： 　　アーチ部材は軸力、補剛桁を曲げ、せん断、軸力で設計 ・ローゼ桁橋： 　　アーチ部材、補剛桁を曲げ、せん断、軸力で設計 斜張橋 プレートガーダ橋の支間の途中をケーブルによって斜め上方に支持したもの（その構造系は一種の連続桁と考えられる） 吊　橋 塔間にケーブルを張り、補剛桁を吊り下げている橋 ・長大橋に用いられる ・たわみやすいため、空気力学的安定性の検討が必要 ※当サイトで使用している画像や文章には全て著作権がございます。
