海外橋梁の紹介

ジャワ北線橋梁改良工事フェーズ１ （インドネシア）

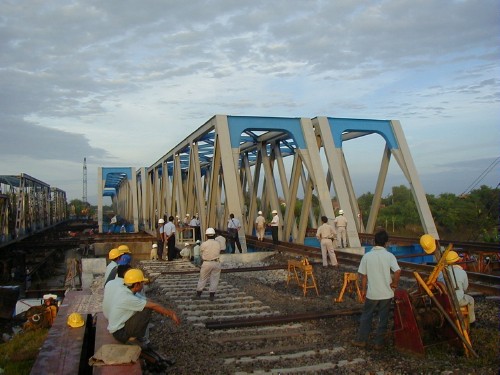

工事の概要 　この工事は、インドネシアの鉄道ジャワ北線チカンペック、チレボン間約１３５Ｋmにある橋梁を改良する ものです。架け替えのために新たに製作した鉄道橋は、トラス橋およびプレートガーダー橋が１５連、橋長は １０mから６０m、鋼重は全体で８５０tになります。ほとんどの橋梁が活線架け替えで、列車運行に支障を 与えないよう施工しました。

トラス橋ＢＨ−４１８の活線架け替え 　この工事のハイライトとなったトラス橋ＢＨ−４１８の複線化および活線架け替えは、以下の手順で行われ ました。 �@既設橋の下流側に新設Ａ橋を並列して架設し複線化しました。 �A新設Ａ橋の下流側の仮桟橋上に、もう１連の新設Ｂ橋を並列して組み立てました。（写真１） �B新設Ａ橋のみの単線運行に切り替え、既設橋を上流側の仮桟橋上に横取りしました。（写真２） �C並列した新設Ａ、Ｂ橋２連を同時に上流側に横取りし、最終位置に据え付けました。（写真３） �D新設橋２連で複線運行に切り替え、既設橋は仮桟橋上で解体撤去しました。（写真４）

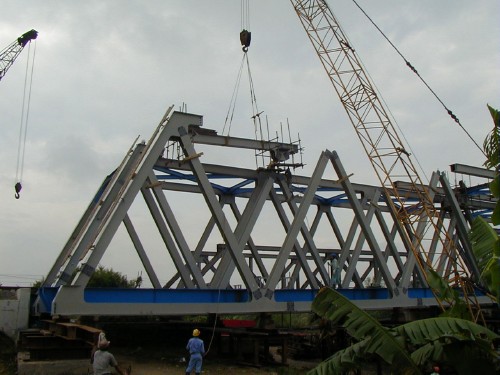

写真１　新設Ｂ橋の架設

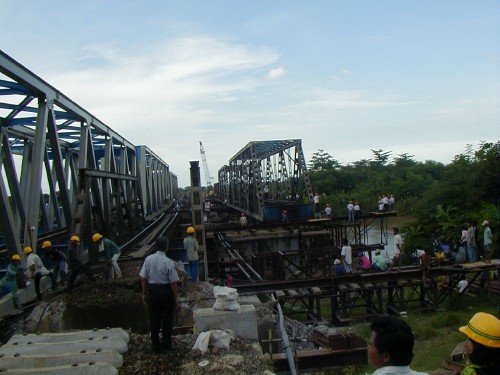

写真２　既設橋の横取り

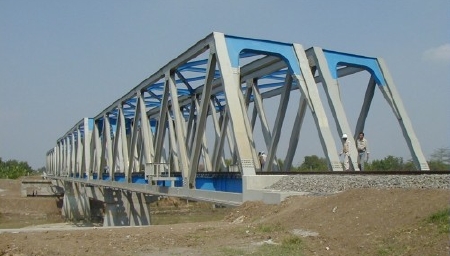

写真３　新設橋２連の同時横取り

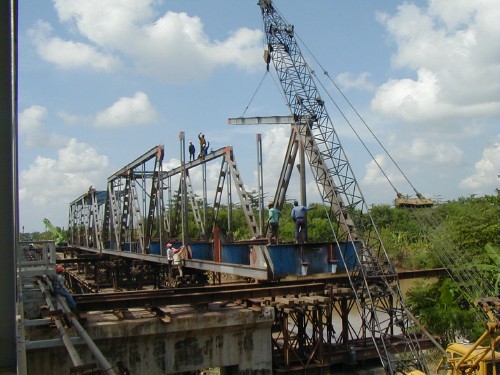

写真４　既設橋の解体
