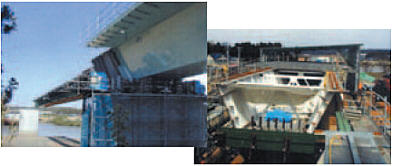

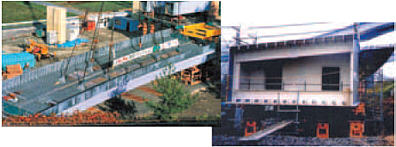

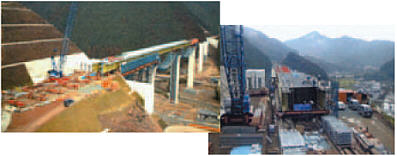

HOME > 技術情報 > 技術資料 新しい鋼橋の誕生II　改訂版 [ もどる ] 技術カタログ「新しい鋼橋の誕生II　改訂版」を抜粋した要約版を示します。詳細は掲載しております「ＰＤＦファイル」をご参照下さい。 新しい主桁形式 少数I桁橋 開断面箱桁橋 細幅箱桁橋 合理化鋼床版少数Ｉ桁橋 複合ラーメン橋 合理化トラス橋 複合構造 新しい鋼橋の床版 鋼・コンクリート合成床版 ＰＣ床版 合理化鋼床版 カタログPDF (約2.7MB,44頁) 鋼・コンクリート合成床版 ◆鋼・コンクリート合成床版とは ■ 耐久性、施工性、経済性に優れた床版であり、複雑な道路線形にも対応できます。 ■ 最近、注目を集めている床版で、平成14年3月改訂の道路橋示方書にも記述され、施工実績が多くなってきています。 ■ 底鋼板とコンクリートとをずれ止めで一体化した床版で、鋼部材が型枠・支保工の役割を果たすため、現地施工の安全性の確保とともに工期の短縮が図れます。 ■ 詳細は「橋建協標準合成床版」および「合成床版設計・施工マニュアル」を参照ください。 ◆鋼・コンクリート合成床版の適用例 ■ 箱桁橋への適用（トラス型ジベル合成床版を用いた大ブロック架設の例） ■ 少数I桁橋への適用（ロビンソン型合成床版を用いた送出し架設の例） ■ 開断面箱桁橋への適用（帯板ジベル合成床版を用いた送出し架設の例） ※当サイトで使用している画像や文章には全て著作権がございます。
