合理化トラス橋

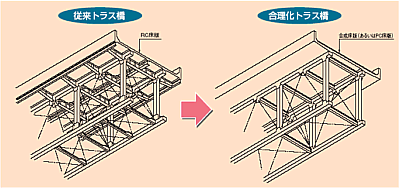

合理化トラス橋とは、従来床版を支持していた縦桁やブラケットなどの床組構造を、合成床版またはPC床版を用いて支持桁間隔を大きくすることにより、省略・簡素化した橋梁です。
さらに横荷重に対しては床版で抵抗するので、上横構を省略し、また材片数や溶接延長を減らすことができます。

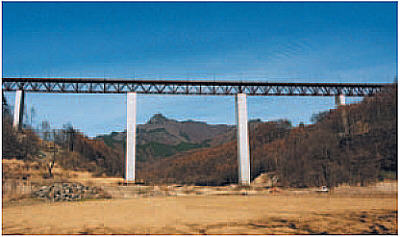

板橋川橋梁(合成床版)
