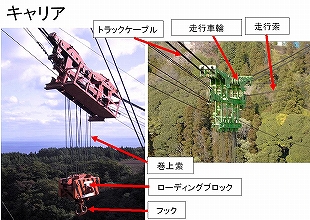

この設備は鉄塔、ワイヤロープ、キャリア、サドル、ウインチ、アンカーなどで構成される。

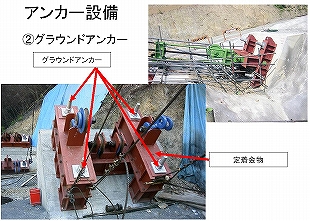

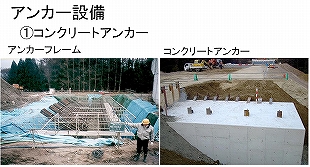

ケーブル直吊り設備は鉄塔設備、主索、吊り索、受け梁、調整装置、鉄塔基礎、アンカー設備から構成される。
ケーブルクレーン設備との組合せで使用する設備である。
|
|
直吊り設備構成 |

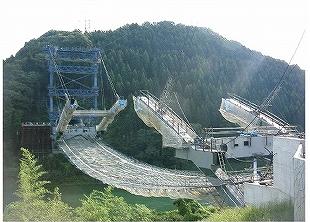

直吊り設備 |
ケーブル斜吊り設備はアーチ系橋桁の架設に多用される。

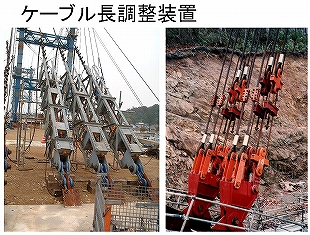

ケーブル斜吊り設備は鉄塔設備、斜吊り索、調整装置、鉄塔基礎、アンカー設備から構成される。

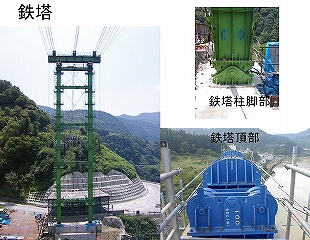

鉄塔はケーブルクレーン用と兼用する場合と専用鉄塔とする場合がある。
|
|
斜吊り設備構成 |

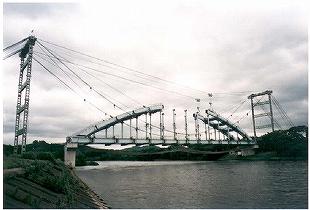

斜吊り設備 |
|
|
|
